DEVIOIETRSII

Introduction

L'interface DEVIOIETRSII permet l'intégration d'équipements utilisant le protocole TRSII dans l'environnement DevIO. Elle supporte les familles d'équipements DOMINO (ACS), CLIP, EASY, REDY et FORCE de la gamme Sofrel.

Cas d'usage typiques : - Supervision d'équipements de télégestion Sofrel - Collecte de données depuis des stations de pompage, postes de relèvement - Pilotage d'équipements industriels via protocole TRSII - Interfaçage avec des systèmes de télésurveillance

Note importante :
Pour DevIO, un équipement REDY est considéré comme un équipement EASY.

Compatibilité et prérequis

  • Versions supportées : DevIO v6.0 et supérieures
  • Environnements : Windows (toutes versions compatibles DevIO)
  • Dépendances :
  • Équipements compatibles protocole TRSII (Sofrel DOMINO, CLIP, EASY, REDY, FORCE)
  • Liaison série, modem ou réseau selon configuration
  • Droits d'accès appropriés sur les équipements

Fonctionnalités supportées

  • Protocole TRSII complet : Support des familles DOMINO, CLIP, EASY, REDY, FORCE
  • Communications série/réseau : Liaison RS232, RS485, modem, TCP/IP
  • Gestion des niveaux d'accès : Niveaux 0 à 4 selon équipement
  • Checksum : Validation optionnelle des trames
  • Découverte automatique : Auto-découverte des points disponibles
  • Historiques : Récupération des données historiques
  • Synchronisation horaire : Mise à jour de l'heure des équipements

Configuration de l'interface

Paramètres de ligne de commande

Paramètre Description Valeur par défaut
-SERVER Nom du serveur DevIO (obligatoire)
-NAME Nom interne de l'interface (obligatoire)
-IHDC Création de points séparés pour données temps réel et historiques (flag)
-DESC Découverte avec description (flag)
-TEQUI Type d'équipement -
-SEPAR Séparateur de champs -
-FINTRAME Caractère de fin de trame ETX
-CHECKSUM Activer le checksum (flag)
-STIME Synchroniser l'heure à la connexion (flag)
-FASTC Connexion rapide sans appels entrants (flag)
-DIR Direction de communication 0
-WIT Décodage adresses Witnet (ancien) (flag)
-ACKJ Accusé de réception D12345
-MAXR Maximum de réceptions 1000
-MAXT Maximum de transmissions 1000
-AHB Alarmes historiques de type BOOL (flag)
-CB Callback en appel entrant (flag)
-NBTR Nombre de traces 0
-KAP Période Keep-Alive (min) 5
-KAM Maximum Keep-Alive 12
-SC Simulation de connexion (flag)
-LOG Activer les logs détaillés (flag)

Exemple de configuration

DEVIOIETRSII.exe -SERVER MonServeurDevIO -NAME TRSII_Interface1 -TEQUI EASY -CHECKSUM -STIME -FASTC

Configuration du modèle d'équipement dans DevIO Studio

Création de l'équipement

  1. Créer un nouvel équipement dans DevIO Studio
  2. Sélectionner le type : Interface d'échange
  3. Choisir l'interface : DEVIOIETRSII
  4. Configurer les paramètres :
  5. Type d'équipement : DOMINO, CLIP, EASY, REDY ou FORCE
  6. Adresse : Adresse de l'équipement sur le réseau
  7. Options de communication : Checksum, synchronisation horaire

Configuration des canaux

  • Adresse canal : Adresse TRSII du point de mesure
  • Type de données : Correspondant au type TRSII (FLOAT, BOOL, USHORT, etc.)
  • Niveau d'accès : Selon les droits requis (0 à 4)

Protocole TRSII - Spécifications techniques

Échanges ASCII

Le protocole repose sur des échanges de messages ASCII entre le maître et les esclaves.
Les messages utilisent les caractères de contrôle suivants :

Caractères de contrôle

Mnémonique Code hexadécimal Description Rôle
ESPACE 20 Espace Séparateur de champ
HT 09 Tabulation Séparateur de champ
ETX 03 Fin de texte Caractère de fin
CR 0D Retour chariot Caractère de fin
CR LF 0A Saut de ligne Caractère de fin

Format général d'une requête

Le format général d'une requête est le suivant
(les caractères < et > sont là pour la lisibilité et ne font pas partie du message) :

<Nom_requête><ESPACE ou HT><DONNEES><ESPACE ou CHECKSUM><CR ou CR LF ou ETX>

Utilisation du Checksum

L'utilisation du checksum n'est pas obligatoire au fonctionnement du protocole TRSII, mais il permet de fiabiliser les communications.

Calcul du checksum :

  1. Somme des valeurs ASCII de tous les caractères de la requête
    (hors CR ou ETX de fin de message)
  2. Calcul du modulo 64 de cette somme (reste de la division entière)
  3. Calcul du complément à 64 du modulo
  4. Ajout de 64 au complément final

Warning

Si la requête comporte un checksum, le séparateur de champ doit obligatoirement être le caractère HT.

Niveaux d'accès

Chaque requête est régie par un niveau d'accès compris entre 0 et 4 :

  • Niveau 0 à 3 : Accès partiel selon la requête
  • Niveau 4 : Permet l’exécution de toutes les requêtes

Requêtes TRSII supportées par DevI/O

DevI/O supporte les requêtes TRSII suivantes selon les protocoles EASY, CLIP et FORCE :

Tableau des requêtes

Fonction Code EASY/REDY Code CLIP Code FORCE
Lecture du niveau d’accès ACCES ACCES ACCES
Lecture de l’identité de l’équipement IDENT? IDENT? IDENT?
Demande de la référence de la version logicielle — REF ? REF ?
Lecture du plus ancien événement non acquitté EVEN? EVEN? EVEN?
Acquittement du plus ancien événement non acquitté EVEN ! EVEN ! EVEN !
Demande des événements J ? J ? J ?
Lecture de l’état d’une ressource ETAT? ETAT? ETAT?
Écriture de l’état d’une ressource ETAT! ETAT! ETAT!
Écriture de l’activité de la ressource horaire ETAT! ETAT! ETAT!
Lecture de la date DATE ? DATE ? DATE ?
Écriture de la date DATE ! DATE ! DATE !
Lecture de l’heure TIME ? TIME ? TIME ?
Écriture de l’heure TIME ! TIME ! TIME !
Lecture des paramètres d’une ressource RESS? RESS? RESS?
Demande l’état d’une trace (Autodécouverte) TP ? TP ? TRACE ?
Demande l’état d’une trace (Historique) T ? T ? TRACE ?
Demande planning horaire d’une boucle — PB ? PB ?
Écriture planning horaire d’une boucle — PB ! PB !
Demande planning horaire d’une exception — PE ? PE ?
Écriture planning horaire d’une exception — PE ! PE !
Demande la liste des ressources d’un planning — PA ? PA ?
Écriture des ressources d’un planning annuel — PA ! PA !
Demande la liste des plannings eRESSL ? — —
Demande la liste des labels des plannings eRESS? — —
Écriture du planning quotidien / hebdomadaire eRESS ! — —

Configuration de l’interface DEVIOIETRSII

Comment déclarer l'interface d'échange ?
  1. Ouvrir votre projet avec Dev I/O Studio
  2. Réalisez l'import base binaire si nécessaire
  3. Basculer le projet en lecture/écriture
  4. Cliquez-droit sur Interfaces d'échanges et sélectionnez Nouvelle interface d'échange

Assurez-vous que le service Dev I/O soit arrêté.

Les paramètres suivants décrivent les champs à remplir pour la configuration de l’interface d’échanges DEVIOIETRSII.

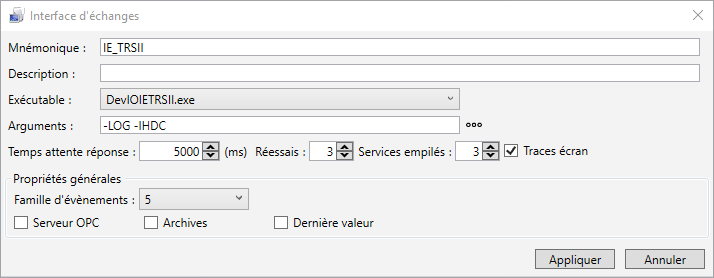

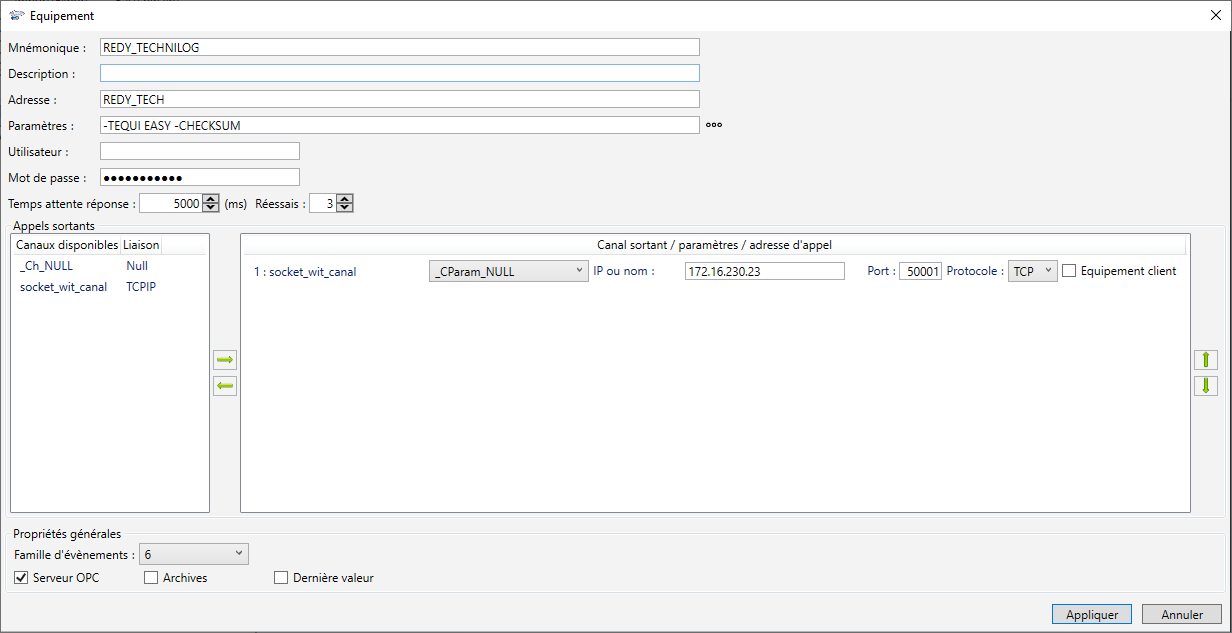

DEVIOIETRSII_

Propriétés

  • Mnémonique
    Chaîne alphanumérique libre, associée au nom logique de l’interface d’échanges.
    Exemple : IE_TRSII

  • Description
    Texte libre.

  • Exécutable
    DevIOIETRSII.exe

    • Nb max de services empilés
      3 (par défaut)

    • Attente réponse par défaut
      5000 Temps d’attente d’une réponse d’un équipement.

    • Réessais
      3
      Nombre de réessais après une erreur ou une absence de réponse, avant de déclencher une erreur sur l’équipement.

    • Trace (Écran)
      Option utile pour la mise au point – affiche les traces du protocole en direct.

Arguments

La lise des arguments est décrite ci-dessous, vous pouvez déclarer chaque paramètre directement par leur accronyme ou utiliser le formulaire accesible par le bouton [...]

  • -LOG
    Active le suivi du fonctionnement du protocole

  • -IHDC
    Indique que les demandes d’autodécouverte génèrent des items séparés pour les données temps réel et historiques

Configuration de équipement TRSII

Comment déclarer un modèle d'équipement ?
  1. Ouvrir votre projet avec Dev I/O Studio
  2. Réalisez l'import base binaire si nécessaire
  3. Basculer le projet en lecture/écriture
  4. Cliquez-droit sur Interfaces d'échanges DEVIOIETRSII préalablement déclaré et sélectionnez Nouvel equipement

Assurez-vous que le service Dev I/O soit arrêté.

DEVIOIETRSII_

Propriétés

  • Mnémonique
    Chaîne alphanumérique libre, associée au nom logique de l’équipement.

  • Description
    Texte libre.

  • Adresse
    Identité de l’équipement .

  • Mot de passe
    Mot de passe à envoyer à l’équipement.

  • Réessais
    5

  • Attente réponse par défaut
    5000
    Temps de réponse (en millisecondes) attendu de l’équipement après une requête.

Arguments

La lise des arguments est décrite ci-dessous, vous pouvez déclarer chaque paramètre directement par leur accronyme ou utiliser le formulaire accesible par le bouton [...]

  • –TEQUI <type équipement>
    Représente le type d’équipement.
    Valeurs possibles : DOMINNO, CLIP, EASY, REDY , FORCE

  • –CHECKSUM
    Indique si la requête comporte un checksum.
    Si le checksum est présent, le caractère séparateur est obligatoirement la tabulation (0x09).

  • –FINTRAME <caractère fin trame>
    Définit le caractère de fin de trame à envoyer.
    Valeurs possibles : CR, ETX

  • –SEPAR <caractère séparateur>
    Définit le caractère séparateur des champs de la trame.
    Valeur par défaut : ESP (0x20)
    Si ce n’est pas ESP, alors le séparateur sera la tabulation (0x09).

  • –STIME
    Met à jour la date et l’heure dans l’équipement lors de la connexion.

  • –FASTC
    Permet une connexion plus rapide à l’équipement s’il n’y a pas d’appels entrants.

Appels sortants

Associer un ou plusieurs canaux disponible. Veuillez vous référer Interface canal pour en ajouter

Identité unique requise pour chaque équipement

Chaque équipement doit posséder une identité unique (adresse au sens DevI/O) afin d’être identifié lors d’un appel entrant.

Utilisation et supervision

Démarrage de l'interface

L'interface se lance automatiquement avec DevIO ou peut être démarrée manuellement :

DEVIOIETRSII.exe -SERVER MonServeur -NAME TRSII_Interface -TEQUI EASY -CHECKSUM

Surveillance des connexions

  • État de connexion : Visible dans DevIO Studio
  • Qualité des trames : Vérification checksum si activé
  • Keep-Alive : Surveillance de la connexion via paramètres KAP/KAM

FAQ et dépannage

Problèmes courants

Q : L'équipement ne répond pas - Vérifier la configuration série (vitesse, parité, bits) - Contrôler l'adresse de l'équipement - Tester la liaison physique

Q : Erreurs de checksum - Vérifier que -CHECKSUM est activé des deux côtés - Contrôler l'utilisation du séparateur HT - Vérifier l'intégrité de la liaison

Q : Problèmes de synchronisation horaire - Vérifier que -STIME est activé - Contrôler les droits d'accès sur l'équipement - Vérifier l'heure système du serveur DevIO

Diagnostic

  • Utiliser les traces (-NBTR) pour analyser les échanges
  • Activer -LOG pour les logs détaillés
  • Utiliser un analyseur de protocole sur la liaison série
