DEVIOIELacbus

L'interface d'échange DEVIOIELacbus supporte les services propres au dialogue entre les postes locaux de la marque LACROIX Sofrel et Dev I/O.

Compatibilité

	Série	RTC	TCPIP	TCPIP/TLS
S10	x	x
S50	x	x
S500	x	x	x
S4 W/TH	x	x	x	x
LS / LT			x

Note

L'interface DEVIOIELacbus offre une compatiblité SOFBUS pour les équipements ne supportant pas le protocole LACBUS (S10, S50 et S500 en mode compatibilité SOFBUS).

Fonctions supportées

	Temps-Réel	Historique	Bilan	Mise à l'heure	Planning
S10	x	x	x	x	x
S50	x	x	x	x	x
S500	x	x	x	x	x
S4 W/TH	x	x	x	x	x
LS / LT	x	x	x	x

Paramètres et configuration

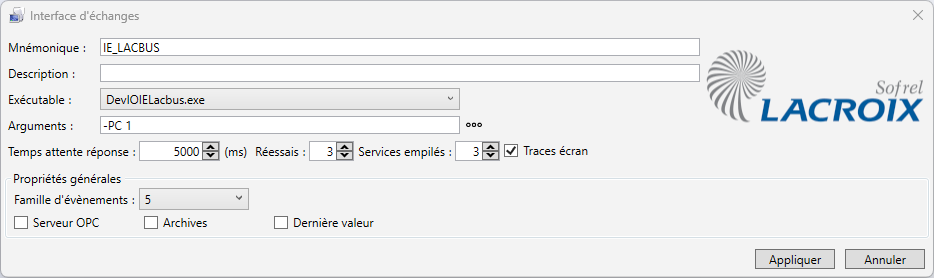

Déclaration de l'interface d'échange

Comment déclarer l'interface d'échange ?

1. Ouvrir votre projet avec Dev I/O Studio
2. Réalisez l'import base binaire si nécessaire
3. Basculer le projet en lecture/écriture
4. Cliquez-droit sur Interfaces d'échanges et sélectionnez Nouvelle interface d'échange

Assurez-vous que le service Dev I/O soit arrêté.

Propriétés

Mnémonique : Nom logique de l’interface d’échanges
Description : Description logique de l’interface d’échanges
Exécutable : DevioIELacbus.exe
Services empilés : 3
Temps attente réponse : 5000
Réessais : 3

Arguments

La lise des arguments est décrite ci-dessous, vous pouvez déclarer chaque paramètre directement par leur accronyme ou utiliser le formulaire accesible par le bouton [...]

Argument	Commentaire
-DLL <RTUMaster> | <TCPIP>	Variante Modbus (RTUMaster ou TCPIP) 1
-PC <numéro poste central>	Numéro de poste central, [1-4] Spécifie la zone mémoire de l'équipement à interroger par défaut
-SOFBUS	Indique à l’interface d’échange DEVIOIELacbus de ne communiquer qu’en protocole SOFBUS. Tous les équipements configurés ne peuvent alors être que des équipements SOFBUS.
-IHDC	Indique que les demandes d’autodécouverte ou d’importation de configuration génèrent des items séparés pour les données temps réelles et historiques.
-LOG	Active les traces

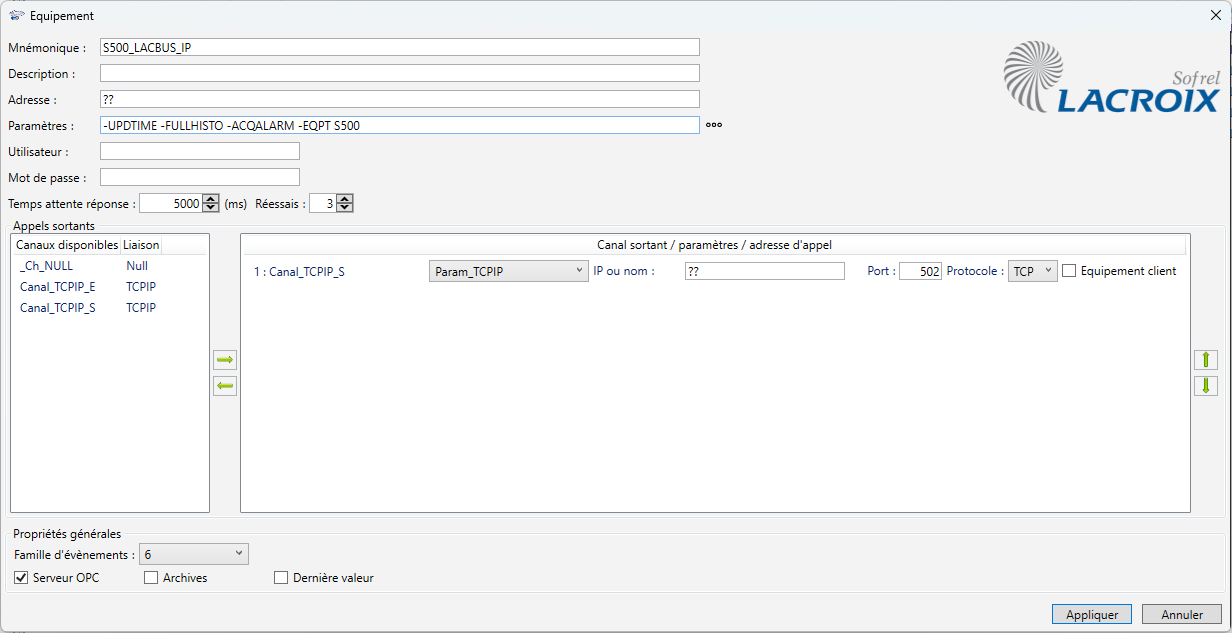

Déclaration d'un modèle d'équipement

Comment déclarer un modèle d'équipement ?

1. Ouvrir votre projet avec Dev I/O Studio
2. Réalisez l'import base binaire si nécessaire
3. Basculer le projet en lecture/écriture
4. Cliquez-droit sur Interfaces d'échanges DEVIOIELacbus préalablement déclaré et sélectionnez Nouvel equipement

Assurez-vous que le service Dev I/O soit arrêté.

Propriétés

Mnémonique : Nom logique de l'équipement modèle
Description : Description logique de l'équipement modèle
Addresse : ??
Temps attente réponse : 5000
Réessais : 3
Utilisateur : Mot de passe :

Warning

Le Mnémonique du modèle doit commencer par l’une des chaînes suivantes : S50, S50, S500 , S4 , LS

D'une façon générale, il est utile de déclarer un mnemonique de modèle d'équipement permettant facilement d'identifer son type, son protocole et sa couche de communication

Exemple:
- S500_LACBUS_IP
- S500_SOFBUS_IP
- S4_LACBUS_TLS

Arguments

La lise des arguments est décrite ci-dessous, vous pouvez déclarer chaque paramètre directement par leur accronyme ou utiliser le formulaire accesible par le bouton [...]

Argument	Commentaire
-DLL <RTUMaster> | <TCPIP>	Variante Modbus (RTUMaster ou TCPIP) 1
-PC <numéro poste central>	Numéro de poste central, [1-4]
-SOFBUS	Indique à l’interface d’échange DEVIOIELacbus de ne communiquer qu’en protocole SOFBUS.
-IHDC	Génère des items séparés pour les données temps réelles et historiques.
-LOG	Active les traces

Appels sortants

Associer un ou plusieurs canaux disponible. Veuillez vous référer Interface canal pour en ajouter

---

1. une expression régulière permet de spécifier une variante en fonction du canal utilisé.
   Exemple -DLL Modem*:RTUMaster,Tcp*:TCPIP :
   - si le mnnemonique du canal de l'équipement match avec l'expression "Modem", RTUMaster sera utilisé.
   - Si le mnenmonique du canal match avec l'expression "Tcp", c'est TCPIP qui sera utilisé. ↩↩
